Khớp nối cho ống thép không gỉ cho đường ống thông thường

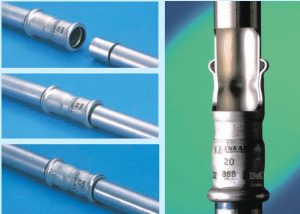

Cấu trúc

Molco Joint tương thích với các ống thép không gỉ phù hợp với JIS G 3448.

Thân khớp được làm từ thép không gỉ (SUS 304), với các vòng đệm IIR được gắn bên trong các rãnh.

Khi ống được lắp vào vị trí thích hợp, thực hiện siết ống bằng dụng cụ bóp của Benkan Việt Nam để có được độ bền và độ kín nước.

Phạm vi áp dụng

•Áp dụng loại ống: ống thép không gỉ dùng cho đường ống thông thường (JIS G 3448).

•Ứng dụng: Cung cấp nước, nước nóng, nước ấm lạnh, nước làm mát và các loại chất lỏng khác.

*Không thể dùng cho các ống trong dòng hơi nước (chiều đi và về).

*Do các điều kiện như nhiệt độ sử dụng, áp suất sử dụng khác nhau cho từng loại khí nén, ozone, khí trơ, nước tinh khiết, dung dịch không đông, dầu thực vật, nên vui lòng liên hệ với chúng tôi để biết thêm chi tiết sử dụng.

•Áp lực sử dụng tối đa: 1.0 MPA (10.2 kgf/cm2).

•Nhiệt độ sử dụng tối đa: dưới 80^oC.

Tiêu chuẩn

Molco joint đã đạt tiêu chuẩn của Hiệp hội thép không gỉ Nhật Bản (SAS 322).

Chứng nhận là nhà máy OEM của Benkan.

Phương pháp thi công

1. CẮT ỐNG

Cắt ống bằng dụng cục cắt ống chuyên dụng (nên cắt bằng máy cắt ống điện để hạn chế tạo ra ba vớ)

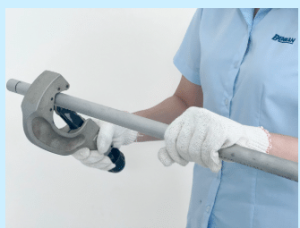

Bước 1 : Cắt ống

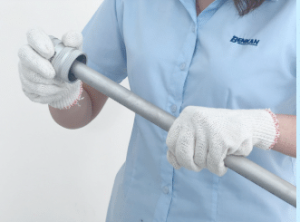

2. LOẠI BỎ BA VỚ

Nếu có những chỗ cắt bị ba vớ nhô ra ngoài thì nên sử dụng dụng cụ xoáy ba vớ để loại bỏ nó.

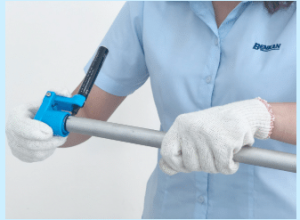

3. LẤY DẤU

Sử dụng dụng cụ chuyên dụng để kẻ vạch lắp ráp.

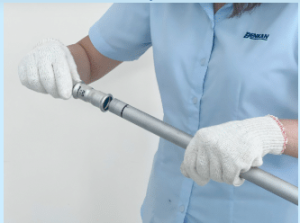

4. LẮP ỐNG

Kiểm tra vòng đệm cao su trong khớp nối có bị thiếu và đúng vị trí hay không bằng tay. Lắp ống thẳng đến vị trí đã đánh dấu.

Lưu ý: không làm rách vòng cao su

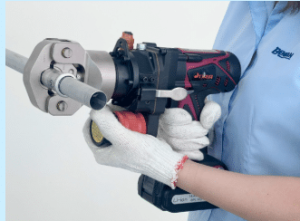

5. BÓP ỐNG

Sử dụng dụng cụ bóp ống chuyên dụng do công ty Benkan Việt Nam giám định tiêu chuẩn.

* Không sử dụng dụng cụ bóp ống không phải do tập đoàn Benkan sản xuất để tránh các lỗi thi công có thể xảy ra.

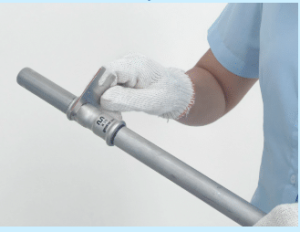

6. KIỂM TRA BẰNG DƯỠNG LỤC GIÁCSử dụng dưỡng kiểm lục giác đi kèm để xác nhận đã được bóp chính xác chưa.

[policy_Product]

Mô tả
Đánh giá (0)

Tổng quan sản phẩm

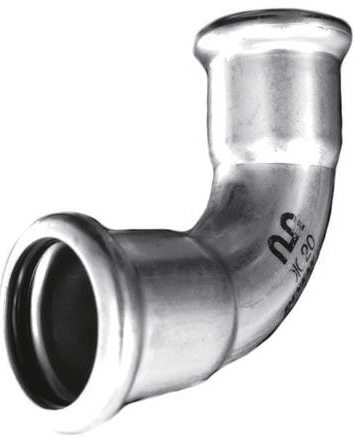

Molco joint là khớp nối cơ khí, tương thích với ống thép không gỉ áp dụng cho các đường ống thông thường.

Trước đây, hệ thống ống nước bằng thép không gỉ rất đắt tiền, đòi hỏi kỹ thuật và thiết bị đặc biệt để lắp đặt, do đó chỉ được sử dụng tại các nhà máy có nhu cầu cụ thể và bệnh viện. Kiểu khớp nối dạng bóp ban đầu được phát triển ở Thụy Điển và Đức và đã được áp dụng ở hàng chục quốc gia trong nửa thế kỷ nay, có vị trí nhất định trên thị trường.
